KJRF-A01-007 Cảm biến phạm vi chính xác Micrometer
✨Tính năng
giới thiệu sản phẩm
của A0 Cảm biến di chuyển laser Series là một giải pháp đo chính xác cao được thiết kế cho môi trường công nghiệp đầy thách thức. Sử dụng công nghệ hình tam giác tiên tiến với khả năng nhìn thấy 650laser đỏ nm, Nó cung cấp đo khoảng cách nhanh chóng và chính xác trên phạm vi từ 25mm lên đến 1200mm.
Dòng này đặc biệt với khả năng quang học mạnh mẽ của nó. Trong khi laser truyền thống đấu tranh với các bề mặt tối, của A0 Series được thiết kế đặc biệt để đo lường mục tiêu phản xạ thấp như than, bột carbon, và cao su đen, cũng như các vật thể tối bán bóng.
Đóng gói với tính linh hoạt, cảm biến tích hợp 4-20đầu ra tương tự mA, NPN/Chuyển đổi PNP, và RS485 Giao tiếp Modbus thành một đơn vị nhỏ gọn. Với độ phân giải tốt như 1 micron và thời gian phản hồi của 1ms, của A0 Series là lựa chọn hoàn hảo cho kiểm soát chất lượng, đo độ dày, và giám sát mức độ trong khai thác mỏ, ô tô, và ứng dụng lắp ráp tự động.
Lựa chọn mô hình & Thông số kỹ thuật biến
| Mô hình | A003 | A005 | A010 | A020 | A040 | A070 |
| Phạm vi đo lường | 25 - 35 mm | 35 - 65 mm | 65 - 135 mm | 120 - 280 mm | 200 - 600 mm | 200 - 1200 mm |
| Khoảng cách tham khảo | 30 mm | 50 mm | 100 mm | 200 mm | 400 mm | 700 mm |
| Độ lặp lại | 1 Mìm | 2 Mìm | 4 Mìm | 10 Mìm | 20 Mìm | 0.2 mm |
| Độ tuyến tính (F.S.) | ±0.1% | ±0.1% | ±0.1% | ±0.2% | ±0.2% | ±0.6% |
| Kích thước điểm | Φ0.05 mm | Φ0.07 mm | Φ0.15 mm | Φ0.3 mm | Φ0.5 mm | Φ0.8 mm |

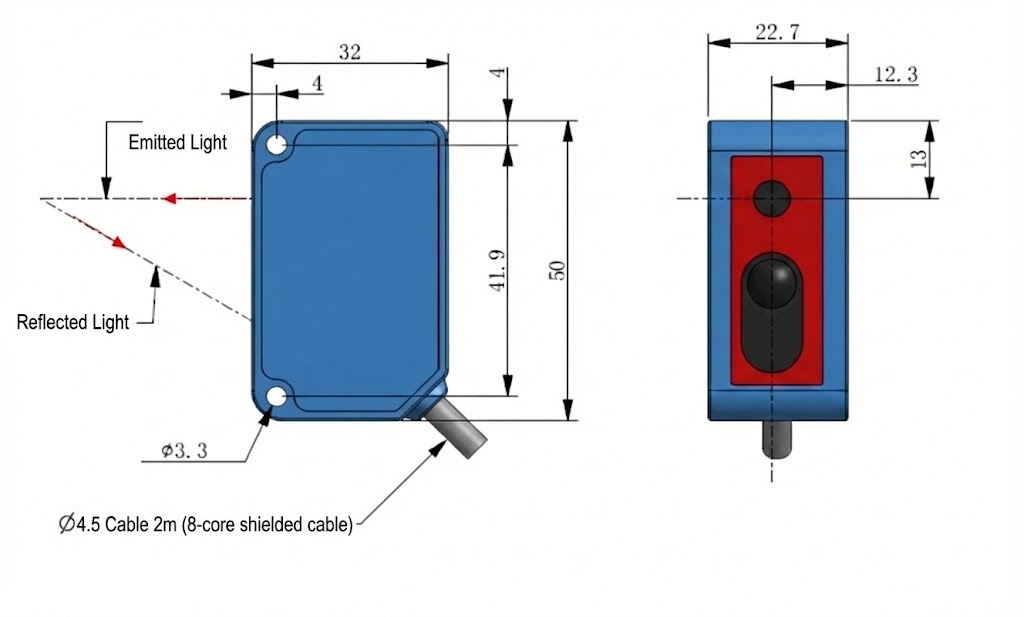

Kích thước và cấu trúc
| Thông số | Thông số kỹ thuật |
|---|---|
| Mục tiêu có thể đo lường | Bề mặt tự nhiên, Đối tượng đen (than, Bột), Bề mặt bóng tối* (Không minh bạch, gương không đánh bóng cao) |
| Nguồn ánh sáng | Laser đỏ 650Nm, lớp học 2 (Sức mạnh < 1mW) |
| Thời gian phản hồi | 1 ms |
| Miễn dịch ánh sáng môi trường | ≤5000 Lux |
| Điện áp hoạt động | 12 ... 24 VDC ±10% |
| đầu ra 1 (Chuyển đổi) | NPN / PNP (Tối đa 100mA / 30VDC, Điện áp dư <1.8V) |
| đầu ra 2 (Tương tự) | 4 ... 20 mA (Kháng tải ≤300 Ω) |
| đầu ra 3 (Dữ liệu) | RS485 (Giao thức Modbus RTU tiêu chuẩn) |
| Vật liệu nhà ở | Hợp kim nhôm / Nhựa (Thông tin IP65) |
| Kích thước | 50 × 32 × 23 mm |
| Trọng lượng | 50g (Chỉ cảm biến) / 80g (với cáp) |
| Nhiệt độ môi trường | -10°C ... +50°C |
| Độ ẩm môi trường | 35 ... 85% RH (Không ngưng tụ, Không đóng băng) |
